計數器、頻率轉速表、時間繼電器等常見技術問題
發布時間：2019-11-8 查看：11457
文檔下載：計數器、頻率轉速表、時間繼電器等常見技術問題
一、選型
1．計數器產品選型
問：計數器、頻率轉速儀表如何選型？
答：常規儀表，主要有以下幾方面的選型注意事項：
a. 外形、安裝尺寸及固定方式：
常見的盤裝表尺寸有36*72（開孔33*68）、48*48（開孔45*45）、48*96（開孔45*92）、72*72（開孔68*68）、96*96（開孔92*92）；
固定方式有盤面開孔固定和導軌安裝固定。
b. 儀表工作的供電電源；
常見的儀表供電電源有開關電源AC/DC100-240V，變壓器電源AC220V，可訂做成DC 24V，DC48V，DC 12V，DC 10-30V等。
c. 輸出；
輸出一般為繼電器輸出或晶體管輸出，常用的為繼電器輸出，選型時主要需區別幾路輸出，一路或兩路還是多路；
d. 顯示位數
儀表顯示位數，一般為6位顯示，也有4位，5位顯示的儀表。
e. 變送輸出；
變送輸出一般將儀表作為模擬信號轉數字變送器使用，變送輸出常見的有電流4-20mA,電壓0-10V，電壓0-5V（1-5V）等。
f. 通信；
儀表支持RS485通信接口，Modbus-RTU通信協議。
2．特殊要求選型
問：選型手冊上可選的功能沒有需要的功能，如何選型？
答：沒有在選型手冊上的可選功能，將視為特殊需求，需與我公司聯系溝通，特殊訂做。將會在型號后面加上特殊訂制后綴，以示區分。一般常見的特殊需求有電源部分、輸入輸出部分和功能使用部分。
二、安裝
問：儀表如何安裝？
答：根據儀表外形可分為盤面開孔安裝和導軌安裝。盤面開孔安裝需根據儀表的外觀尺寸給定的數據開孔，如外形尺寸為72*72的儀表，開孔尺寸為68*68，需要在盤面開出68*68mm的方形孔，將儀表嵌入孔中，然后找到儀表包裝附件進行固定。導軌安裝支持標準的35mmDIN導軌。安裝時只需將產品底座卡入導軌中即可固定。
三、接線
問：儀表如何接線？

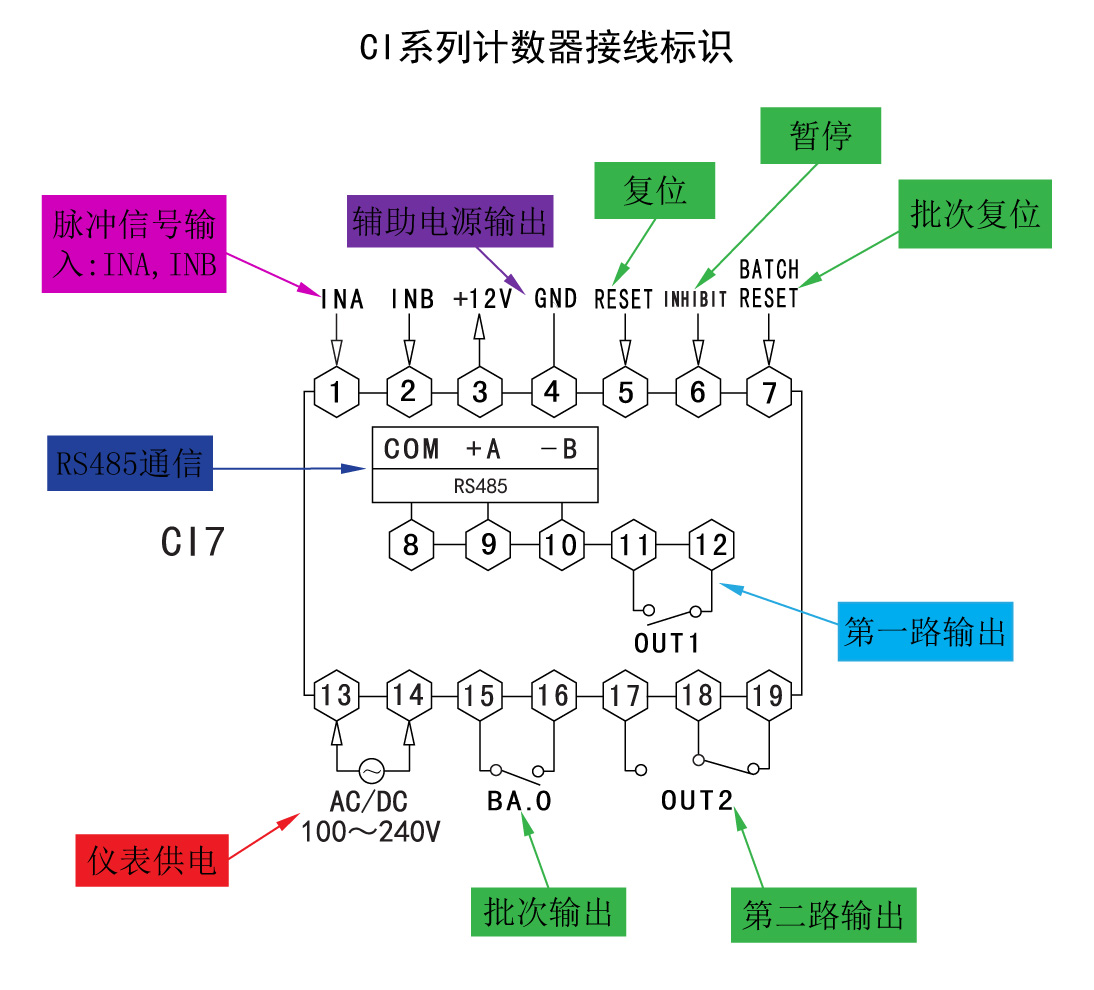

答：下面通過圖片示例介紹儀表各接線符號的含義。
1．信號輸入
a.INA，INB是兩路脈沖信號輸入端；+12V，GND為輔助外供電源。
2．復位、暫停：當NPN輸入時，RESET與GND短接復位，PAUSE與GND短接暫停，BATCH與GND短接批次復位。當PNP輸入時，RESET與+12V短接復位，PAUSE與+12V短接暫停，BATCH與+12V短接批次復位。
3．輸出：輸出一般為繼電器報警輸出，COM公共端，NO常開，NC常閉。
4．變送輸出
當需要將儀表顯示值做為變送器對外傳送時，需要用到變送輸出功能。常用的變送輸出為電流4-20mA輸出，也有0-10V輸出等。
5．通信接口
儀表只支持RS485通信接口，A+為發送端，B-為接收端，COM為公共接地端。
四、菜單調試
1．問：如何進入菜單，如何調整設置參數？
答：我公司溫控表各系列操作方法基本相同。長按“SET”鍵3秒可進入菜單；短按“SET”鍵可切換菜單；短按“＜”左移鍵可閃動菜單，短按“∨”“∧”加減鍵可修改菜單；再短按“SET”鍵確認保存參數。
2．問：如何調整設定值？
答：儀表通電，第一排為測量值，第二排為設定值，可以修改設定值，設定值1用PS1表示，設定值2用PS2表示。先短按“＜”左移鍵閃動第二排第一位數字，此時PS1指示燈亮，表示修改PS1的值，再短按“∨”“∧”加減鍵可修改，短按“＜”進行移位。最后短按“SET”鍵確認保存。
五、功能使用
1．問：數值不計數，如何處理？
答:主要有以下幾種原因：(1)信號輸入接線不對；(2)輸入方式設置不對；(3)NPN，PNP模式不對或存在復位信號輸入。
2．問：比率系數的計算公式是什么？
答：計數器，計米器，計長度儀表等比率系數P=周長/脈沖數。周長為滾輪的周長；脈沖數為傳感器或編碼器在滾輪轉一圈產生的脈沖數量。
轉速表的比率系數P=1/60秒*脈沖數，單位是RPM（轉/分）。
線速度的比率系數P=周長/脈沖數*60秒，單位是M/Min（米/分）。其中周長要將單位換算為米。
3．測量長度不準，或轉速不對，或線速度不準，如何處理？
答：主要有以下幾種原因：(1)比率系數計算不準確或設置錯誤。(2)設備機械結構誤差大或電氣傳動機構有缺陷。(3)設備運行時，產品存在張力或彈性伸縮，導致計長度不準確。(4)傳感器碼輪接觸面打滑。(5)傳感器或碼輪安裝位置不正確。
4．問：顯示值無規律跳變是何原因？
答：主要有以下幾種原因：(1)傳感器接線處松動或傳感器感應位置偏離；（2）傳感器外保護金屬編織線與內部導線短路；(3)儀表受到震動、噪聲、磁場等干擾產生此故障。解決辦法：使信號輸入端遠離動力線或感性負載，不要與動力線平行架設，應適當接地、屏蔽等。(4)輸入方式選擇有誤。
5．問：怎么使用輸入、輸出功能？
答：計數器的邏輯輸入與邏輯輸出存在著很強的相互關系，初次接觸計數器的電氣工程師，需仔細閱讀產品說明書；非電氣專業人士，不建議對此部分內容進行了解，有具體問題請與我公司相差技術人員聯系或咨詢專業人員：
（1）輸入功能：分加計數（U），減計數（D），加減-A計數（UD-A），加減-B計數（UD-B），加減-C計數（UD-C）等，共5種輸入方式。
（2）輸出功能，共12種邏輯輸出方式。常用的有R、C、N、F等，其中使用最多的為R和C兩種。R方式（出廠設置）為當計數值到設定值后計數值保持，并與輸出一直延時到設定時間后，顯示值和輸出自動復位，進入下一個自動徇環。C方式為當計數值到設定值后計數值自動回零并重新計數，輸出一直延時到設定時間后，輸出自動復位并進入下一個徇環。此兩個方式都可應用于自動計數并控制的自動化設備場合。
6．怎么使用變送輸出功能？
答：使用溫控表的變送功能，需要調整兩個方面的參數，第一個是將輸出方式改為變送輸出，第二個是將變送范圍上下限進行設置，BRL對應設置下限范圍，BRH對應設置上限范圍。如變送輸出4-20mA對應顯示0-400，BRL=0，BRH=400。
7、到達時間后如何設置儀表自動復位或手動復位？
答：儀表內部菜單中‘OUT’這個菜單是設置輸出方式，可以通過修改這個菜單實現自動復位、手動復位、到達設定值后繼續向上累計等方式。最常用的4種方式：F、N、C、R,分別代表：F：到達設定值后繼續向上累計直到儀表顯示最大值。N：到達設定時間后儀表輸出，顯示值停止在設定值需手動復位清零重新開始。C：到達設定值后會立即復位重新開始計時，計時的過程中輸出依然持續（直到延時輸出時間到達后停止輸出）。R：到達設定值后儀表輸出，直到延時輸出時間到達后停止輸出與自動復位重新開始計時。
六、通信使用：詳見通信問題答疑（鏈接）。
七、常見故障
1．儀表顯示亂碼（不能識別的符號）或顯示菜單符號：
原因：1.顯示筆段缺畫；2. 按鍵被按下或按鍵失靈；3.人為誤操作；4.強電磁干擾引起儀表無法正常工作。5、接線接錯，主要檢查傳感器的接線。如果因傳感器所導致儀表的饋電電源短路也會發生儀表亂碼，顯示不正常甚至不亮。
八、其它問題
1．通電無顯示或通電顯示閃爍
原因：1.無電源供電或供電功率不足；2.接線錯誤或接線端子接觸不良；3.電源諧波太大導致電源失真嚴重；4.儀表輸出輔助電源被負載短路；5.儀表損壞。
