溫控表常見技術問題
發布時間：2019-11-8 查看：12394
一、選型
1．常規產品選型
問：溫控表如何選型？
答：常規溫控表，主要有以下幾方面的選型注意事項：
a. 外形、安裝尺寸及固定方式：
常見的盤裝表尺寸有36*72（開孔33*68）、48*48（開孔45*45）、48*96（開孔45*92）、96*48（開孔92*45）、72*72（開孔68*68）、96*96（開孔92*92）、80*160（開孔76*156）、160*80（開孔156*76）；
固定方式有盤面開孔固定和導軌安裝固定。
b. 儀表工作的供電電源；
常見的儀表供電電源有開關電源AC/DC100-240V，變壓器電源AC220V，可訂做成DC 24V，DC48V，DC 12V，DC 10-30V等。
c. 溫度傳感器的類型及測量范圍；
常見的溫度傳感器有熱電偶和熱電阻。熱電偶有K,J,E,T,N,R,B,S；常見的熱電阻有PT100,CU100,CU50等。我公司儀表都支持以上各類型傳感器。其它未支持的傳感器類型可訂做。
儀表測量范圍一般根據傳感器來定，儀表的測量范圍就是傳感器的范圍。但有些經濟型儀表，顯示范圍比傳感器測量范圍小，需注意。如AI108系列，測量范圍為0-400度，低于0度以下或高于400度以上的設備就不能選用此系列產品。
d. 控制輸出；
溫控表控制執行輸出一般有繼電器輸出、固態繼電器輸出、模擬量調節輸出、可控硅觸發輸出、PWM脈寬輸出等。不同輸出方式對應不同型號，選型時一定要了解清楚控制輸出方式。繼電器輸出一般控制交流接觸器、電磁閥等；固態繼電器輸出用于控制外接的固態繼電器；模擬量調節輸出用于控制變頻器、比例調節閥等；可控硅觸發輸出分為隨機觸發、過零觸發、移相觸發（調功）等，專用于控制外接的可控硅，需了解清楚外接可控硅的觸發方式。
e. 報警輸出；
報警輸出一般為繼電器報警輸出，選型時主要需區別一路報警，兩路報警還是多路報警；
f. 變送輸出；
變送輸出一般將儀表作為模擬信號轉數字變送器使用，變送輸出常見的有電流4-20mA,電壓0-10V，電壓0-5V（1-5V）等。
g. 通信；
儀表支持RS485通信接口，Modbus-RTU通信協議。
h. 其它（精度等級、顯示分辨率、小數點位數等）
常規產品一般0.5級精度，需要0.2或更高精度要求的，可咨詢技術人員。0.5級精度在一般情況下，熱電偶不保留小數點，熱電阻保留一位小數點。
2．特殊要求選型
問：選型手冊上可選的功能沒有需要的功能，如何選型？
答：沒有在選型手冊上的可選功能，將視為特殊需求，需與我公司聯系溝通，特殊訂做。將會在型號后面加上特殊訂制后綴，以示區分。一般常見的特殊需求有電源部分、輸入輸出部分和功能使用部分。
二、安裝
問：儀表如何安裝？
答：根據儀表外形可分為盤面開孔安裝和導軌安裝。盤面開孔安裝需根據儀表的外觀尺寸給定的數據開孔，如外形尺寸為72*72的儀表，開孔尺寸為68*68，需要在盤面開出68*68mm的方形孔，將儀表嵌入孔中，然后找到儀表包裝附件進行固定。導軌安裝支持標準的35mmDIN導軌。安裝時只需將產品底座卡入導軌中即可固定。
三、接線
問：溫控表如何接線？

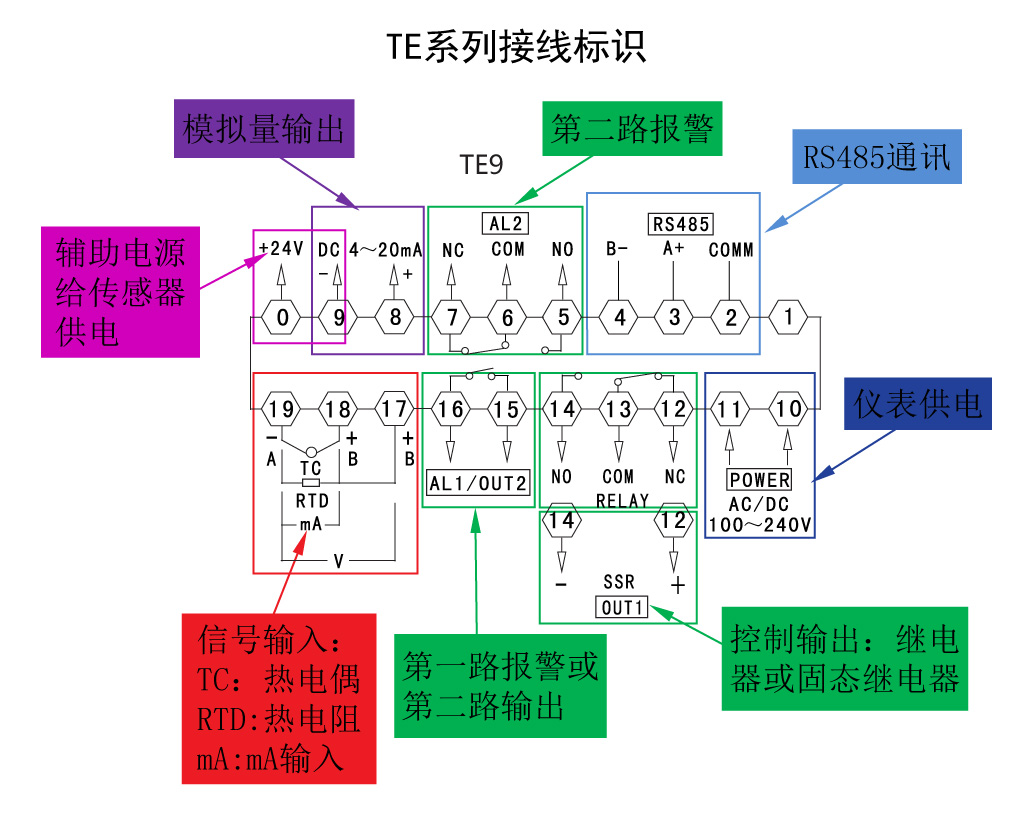

答：下面通過圖片示例介紹儀表各接線符號的含義。
1．信號輸入
a.TC表示熱電偶，一般是兩線制，分正負。
b.RTD表示熱電阻。熱電阻一般為三線制，標識分為A、B、B。用萬用表測量B、B兩線，是導通的，A、B之間是有一定的阻值。如果使用兩線制熱電阻，需找另一根導線將B、B之間連接才能正確測量溫度。
c.mA是電流4-20mA模擬量信號輸入端；
d.V是電壓0-10V模擬量信號輸入端。
2．控制輸出
a.“OUT1”是主控輸出端口。根據功能不同，使用不同接線。如為繼電器輸出時，使用“RELAY”就是繼電器接線，分別為COM公共端，NC常閉端，NO常開端；“SSR”為固態繼電器輸出接線，分正負，對應外接固態繼電器的控制端正負。
b.主控輸出還可以是模擬量4-20mA調節輸出，需接到模擬量輸出端。
3．報警輸出：報警輸出一般為繼電器報警輸出，分COM公共端，NO常開，NC常閉。
4．變送輸出
當需要將儀表顯示值做為變送器對外傳送時，需要用到變送輸出功能。常用的變送輸出為電流4-20mA輸出，也有0-10V輸出等。
5．通信接口
儀表只支持RS485通信接口，A+為發送端，B-為接收端，COM為公共接地端。
四、菜單調試
1．問：如何進入菜單，如何調整設置參數？
答：我公司溫控表各系列操作方法基本相同。長按“SET”鍵3秒可進入菜單；短按“SET”鍵可切換菜單；短按“＜”左移鍵可閃動菜單，短按“∨”“∧”加減鍵可修改菜單；再短按“SET”鍵確認保存參數。
2．問：如何設定溫度？
答：儀表通電，第一排為測量值，第二排為設定值。先短按“＜”左移鍵閃動第二排數字，再短按“∨”“∧”加減鍵可修改設定值，最后短按“SET”鍵確認保存。
五、功能使用
1．問：溫度顯示不對，如何處理？
答:主要有以下幾種原因：(1)PS值顯示修正參數設置不正確。(2)溫度傳感器接線錯誤；(3)信號輸入菜單設置不正確。
2．問：溫度顯示過高或過低是什么原因？
答：主要有以下幾種原因：(1)PS值顯示修正參數設置不正確。(2)信號輸入菜單設置不正確。(3)溫度傳感器導線太長引起信號衰減；
3．問：測量值無規律跳變是何原因？
答：主要有以下幾種原因：(1)溫度傳感器接線處松動；（2）傳感器外保護金屬編織線與內部導線短路；(3)儀表受到震動、噪聲、磁場等干擾產生此故障。解決辦法：使信號輸入端遠離動力線或感性負載，不要與動力線平行架設，應適當接地、屏蔽等。(3)確認無干擾源，則儀表輸入端損壞。
4．問：儀表顯示正常，但是實際控制溫度時超差或上下波動，如何處理？
答：若使用PID控制，這類故障多是PID控制參數設置不當造成的。應進行自整定操作。具體方法是在保證測量溫度與設定溫度有比較大的溫度偏差時，長按“＜”左移鍵3秒以上，面板上的AT指示燈亮，表示進入自整定功能，然后一直等到AT燈滅以后，自整定結束。
對于這類故障，也可以根據實際的溫度控制系統，把PID參數先使用出廠值，然后觀察升溫曲線再繼續調整數值，直到找到合適的PID控制參數。觀察升溫曲線時，如果第一次過沖很大，則減少P的設置，反之則增大P的設置。如果升溫很緩慢，則減少I的設置，反之則增大I的設置；如果曲線在設定目標值附近震蕩，則減少D的設置。
5．問：溫度控制輸出一直上升或升不上去？
答：通過OUT輸出指示燈狀態進行以下幾方面的排查以下幾個方面問題：（1）控制輸出接線錯誤；（2）接觸器觸點粘連無法斷開；（3）儀表輸出繼電器觸點粘連無法斷開；（4）固態繼電器損壞；（5）固態繼電器受干擾不受控；（6）儀表加熱或制冷控制方式設置錯誤。
6．問：說明書中有菜單，實際有些沒有菜單？
答：為了簡化菜單，減少儀表操作難度，有些型號功能沒有的，無作用的菜單會隱藏。如只有一路報警的會將第二路報警菜單隱藏。OT控制輸出方式設為1時無DB等菜單，將OT設為“0”就會出現DB菜單，同時隱藏P、I、D等菜單。
7．問：怎么使用報警功能？
答：報警功能主要有絕對值報警，偏差報警，區間報警等。共有“AL”、“AD”、“HY”3個報警功能菜單進行具體的設置，具體方法如下：
（1）絕對值報警：分絕對值上限和下限兩種，首先將報警方式“AD”設置為絕對值上限或下限；其次將報警值“AL”設置為需要報警的合適值；最后將報警回差“HY”設置為合適的值或使用出廠值。舉例：超過150度啟動報警，溫度下降到148度報警解除。設置方法：AL設置為150，HY設置為2，AD設為1。
（2）偏差報警：分為上偏差報警和下偏差報警，此報警方式與SV設定值關聯，突出優點是改變設定值，報警動作跟隨改變，不需要進入菜單再更改報警參數。舉例：超過設定溫度5度啟動報警，下降2度取消報警，參數設置為：AL=5，HY=2，AD=3。
8．怎么使用變送輸出功能？
答：使用溫控表的變送功能，需要調整兩個方面的參數，第一個是將輸出方式改為變送輸出，第二個是將變送范圍上下限進行設置，BRL對應設置下限范圍，BRH對應設置上限范圍。如變送輸出4-20mA對應顯示0-400度，BRL=0，BRH=400。
9、儀表下排數碼顯示‘STP’怎么處理？
答：引起儀表出現‘STP’字符是因?yàn)殚L時間按住向上鍵（∧）所產生的，其意思是暫停加熱工作。解決方法：再次長按向上鍵（∧）可恢復正常使用。
10、加熱時溫度不升反而降，是什么原因？
答：熱電偶的兩根線接反后會產生儀表在加熱過程中溫度一直下降。
11、加熱過程中輸出總是不停的通斷，是什么原因？
答：溫度控制儀表加熱默認是PID加熱模式，PID自動調節加熱方式會導致加熱間斷性緩慢工作從而更好的達到控制溫度效果。如果不需要此方式需將儀表內菜單‘OT’菜單設置為‘0’ON/OFF控制，就不會出現輸出不停的通斷問題了。詳情可以參照說明書ON/OFF模式的說明。
六、通信使用：詳見通信問題答疑（鏈接）。
七、常見故障
1．儀表顯示“HHHH”或“LLLL”：
原因：1.溫度傳感器未接線或接線錯誤；2.信號輸入菜單InP未設置正確；3.溫度傳感器開路損壞；4.儀表接線端子接觸不良；5.儀表損壞。
2．儀表顯示亂碼（不能識別的符號）或顯示菜單符號：
原因：1.顯示筆段缺畫；2.按鍵被按下或按鍵失靈；3.人為誤操作；4.強電磁干擾引起儀表無法正常工作。
八、其它問題
1．通電無顯示或通電顯示閃爍
原因：1.無電源供電或供電功率不足；2.接線錯誤或接線端子接觸不良；3.電源諧波太大導致電源失真嚴重；4.儀表輸出輔助電源被負載短路；5.儀表損壞。
